在汽車車身上需要進行焊接的部位有車架、車頂、地板、車門、側圍、后圍、前橋、橫梁、后橋等部位。

在眾多的焊接部位中，其中焊接質量對于交通事故發生率的降低具有重要作用。而焊接生產效率更是影響到整車的產能以及造價。在焊接質量和生產效率的嚴格要求下對焊接系統的性能需求也就非常的高了。

在車頂?shù)暮附又杏捎谲図斉c側圍的匹配間隙要求極高，從而需要一套專用且復雜的工裝夾具來控制車頂和側圍的焊接間隙。汽車制造廠需要一條焊接生產線焊接多種車型，但不同車輛的外形不同，沒辦法使用一套共用的工裝夾具在單個焊接工位中實現多種車型的柔性制造。

通常車頂焊接壓緊機構有兩種形式：分別是壓指和壓輪形式。

采用壓指形式接觸點靠近焊縫，并且壓緊力容易控制，但是容易產生錯邊和鋸齒形缺陷；采用普通的壓輪雖然壓力輸出較大，但是會經常摩擦，導致邊緣厚度變寬，影響壓緊點，所有需要經常打磨，同時擺動角度非常有限并且生產效率并不高。并且車頂焊接過程通常是先焊完一邊之后再焊接另一邊，所以一般會使用兩套設備或者需要人工換邊。

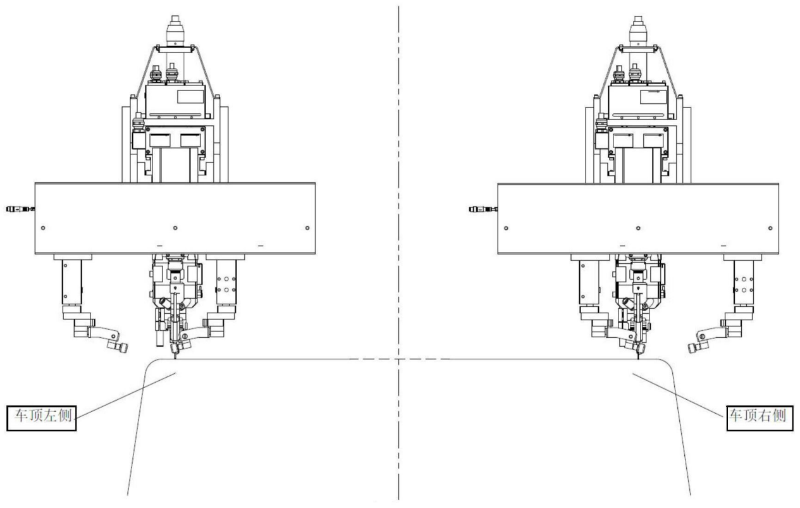

采用NNT電氣比例閥的車頂焊接方案能解決車頂邊緣位置存在凸起物和車頂有較大起伏的問題，并且可一次性對車頂兩側的焊縫進行焊接，實現單工位的雙邊焊接工作。而且NNT電氣比例閥可以通過模擬量信號控制預壓力的大小以適應各種不同的車型，實現單個焊接工位中實現多種車型的柔性制造。

構成：

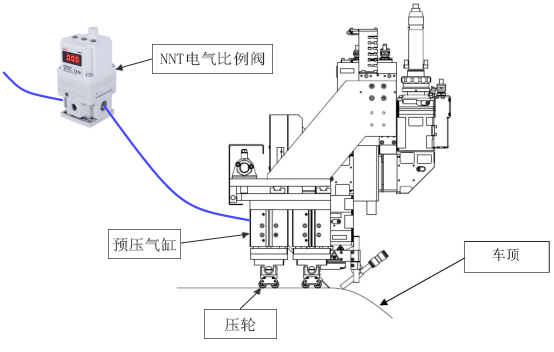

整套系統包括左右兩個焊接頭，其中每一個焊接頭包括有四個預壓氣缸、四個壓輪和兩個NNT電氣比例閥以及焊接設備。

工作原理：

焊接過程中，焊接系統沿車頂移動，外側預壓輪組施加預壓緊力，消除間隙，內側壓緊輪組靠近焊點，壓緊焊縫，外側預壓輪組和內側壓緊輪組均配備一個NNT電氣比例進行閥獨立控制。

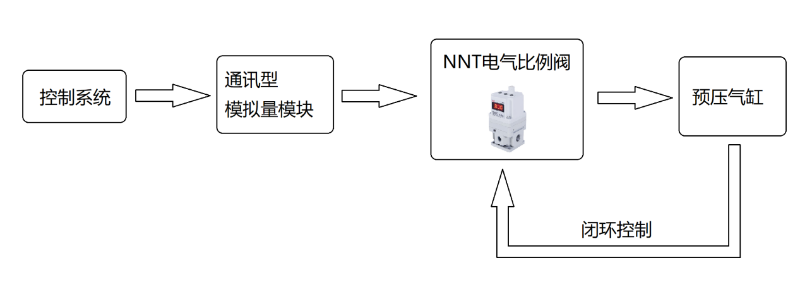

控制系統通過通訊型模擬量模塊與NNT電氣比例閥進行連接控制， NNT電氣比例閥通過閉環控制，自適應調整氣缸的預壓力度。

優點：

采用NITV電氣比例閥的預壓焊接系統大大的縮短了生產時間，適應各種不同的車型，實現 單個焊接工位中實現多種車型的柔性生產，提高焊接質量。
